名称:导波雷达物位计
编号:Pro20131029222458
型号:ODERD703
询价:023-68288698, 68280988
厂商:欧德仪表
价格:请咨询客服人员了解价格
发布人:欧德仪表网络信息部

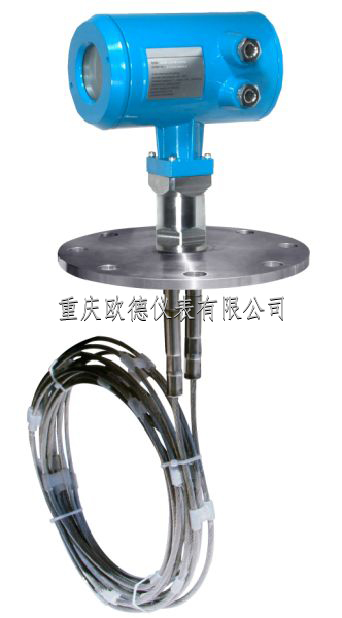

导波雷达物位计ODERD703

导波雷达物位计

适用介质:固体粉料
应       用:水泥仓粉料的测量;粉煤灰粉料测量
防爆认证:Exib IIC T6 Gb/ Exd IIC T6 Gb
测量范围:30m
频       率:500MHz-1.8GHz
天       线:双缆式天线
测量精度:±5mm

过程温度:(-40~250)℃
过程压力:(-0.1~4)MPa
信号输出:(4~20)mA/HART
现场显示:四位LCD
电       源:两线制(DC24V)/四线制(DC24V/AC220V)
外       壳:铝
过程连接:螺纹/法兰(选配)

测量原理

    导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。

测量原理图

      反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:
        D=C×T/2
其中C为光速
因空罐的距离E已知,则物位L为:     L=E-D
     通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。

测量范围:

说明:
H----测量范围
L----空罐距离
B----顶部盲区
E----探头到罐壁的最小距离

测量范围


注意:

顶部盲区是指物料最高料面与测量参考点之间的最小距离。
底部盲区是指缆绳最底部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有限测量距离。
只有物料处于顶部盲区和底部盲区之间时,才能保证罐内物位的可靠测量。

安装指南

安装指南图

下述的安装指南适用于缆式和杆式测量固体粉料或液体。
安装位置:
尽量远离出料口和进料口。
金属罐在整个量程范围内不碰罐壁
及罐底。建议安装在料仓直径的1/4或
1/6处,与罐壁的最小距离为测量范围的1/10。
缆式或杆式探头离罐壁最小距离
≥300mm。探头底部距罐底≥30mm。
探头距罐内障碍物最小距离≥200mm。
如果容器底部是锥型的,可以安装罐顶中央。


下图为杆式雷达物位计安装图,主要用于液体液位的测量:

特点:
可以测量介电常数≥1.8的任何介质。
一般用于测量粘度≤500cst而且不容易产生粘附的介质。
杆式雷达最大量程可以达到6米。
对蒸汽、泡沫有很强的穿透能力,测量不受影响。
泡沫较大的液体测量环境,应选择单杆式导波雷达物位计。

缆绳所受下拉力:

当加料和出料时介质对缆式探头将产生下拉力,下拉力的大小取决于下列因素:
1. 缆绳长度              2. 物料的密度              3. 储仓的直径              4. 缆绳的直径
干扰的优化
干扰回波抑制:软件可实现对干扰回波的抑制,从而达到理想测量效果。
旁通管及导波管(仅适用于液体)对于粘度不大于500cst,可采用旁通管或导波管来避免干扰。
低介电常数液体的安装
      对于介电常数大于1.3,粘度≤500cst且不易产生粘附的介质,可将导波雷达安装在导波管中测量,其特点如下:
卓越的可靠性、高精度
       可用于介电常数≥1.3的任何介质,测量与介质的导电性无关
罐内障碍物及短管尺寸不影响测量
腐蚀性介质测量:
如果测量腐蚀性介质,可选用杆式或缆式探头套PTFE、PFA套管进行测量。
卧罐及立罐上的安装:
杆式探头最长可到6米,对于测量距离超过6米的储罐,可选用缆式探头
安装及固定方式同固体粉仓测量:
距罐壁的距离大于等于300mm,一定避免探头接触罐壁
选择探头长度时,注意探头底部距罐底大于30mm
如果罐内障碍物比较多或过于靠近探头传感器时,可安装导波管进行测量

  注意事项
安装在导波管中的导波雷达一般选用杆式探头传感器,安装时杆式探头上应安装绝缘同心支架,保证杆式探头与导波管同心,否则将产生很强的虚假回波。
当测量范围超过杆式探头导波雷达的最大测量范围时,应选用缆式探头的导波雷达,此时导波管的直径应大于或等于6〞(DN150),否则将产生很强的虚假回波。

基本参数

工作频率:500MHZ-1.8GHZ
 测量范围:缆式:0-30m;杆式:0-6m
重  复 性:±1mm                 分  辨 率:1mm
采      样:回波采样55 次/s
响应速度:<0.2S(根据具体使用情况而定)
输出电流信号:4-20mA       精      度:±3mm
通讯接口        HART 通讯协议
过程连接                   G1-1/2A螺纹,法兰DN50、DN80、DN100、DN150、DN200、DN250
过程压力                  -0.1~4Mpa
电      源
电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件                          温度 -40℃~+70℃
防护等级        IP67            防爆等级        Exib II CT6/ Exd II CT6
两线制接线       仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20*1.5 (电缆直径5--9mm)

产品选型

ODERD703
仪表型号        最大量程 / 探头型式
 ODERD703        30000mm  / 双缆式
许可证
       P   标准型(非防爆)
       I   本安型(Exib IIC T6 Gb)
         G  本安型+隔爆型(Exd〔ib〕IIC T6 Gb)
              探头型式/材质
              A 缆式探头  Φ8mm   /不锈钢304
              B 缆式探头  Φ8mm    /不锈钢316L
                       过程连接
                    G  螺纹   G1-1/2A
                    N  螺纹  1-1/2’’NPT
                        C   法兰DN50   PN16C /不锈钢
                     D   法兰DN80   PN16C /不锈钢
                     E   法兰DN100  PN16C /不锈钢
                     F   法兰DN150  PN16C /不锈钢
                     H  法兰DN200  PN16C /不锈钢
                     I   法兰2〞150LBS ANSI凸面/不锈钢316L
                     J   法兰3〞150LBS ANSI凸面/不锈钢316L
                     K  法兰4〞150LBS ANSI凸面/不锈钢316L
                     L   法兰6〞150LBS ANSI凸面/不锈钢316L
                     M  法兰8〞150LBS ANSI凸面/不锈钢316
                            密封/过程温度
                            1. 普通型(-40~120)℃
                                 2. 高温型(-40~250)℃
                            外壳/防护等级
                           L  铝/IP67                       Q  不锈钢316L/IP67
                                电缆进线
                                M   M 20x1.5            N   1/2 ’’NPT
                                  现场显示
                                  V    带                   X   不带
                                      编程器
                                       V    带                   X   不带


||||||
